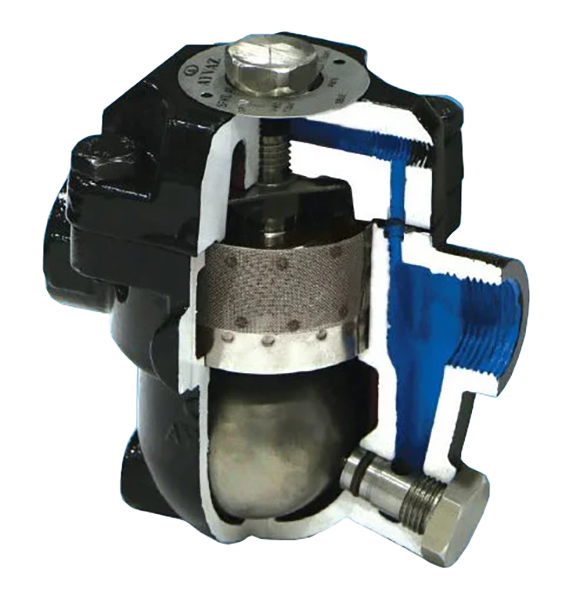

Принцип действия AYVAZ SK-40 конденсатоотводчика со свободноплавающим поплавком
Принцип работы основан на разности плотностей пара и конденсата. Поплавок находится в свободном положении и никак не прикреплен к корпусу. При увеличении количества образуемого конденсата его уровень в конденсатоотводчике поднимается. Поплавок поднимается вместе с уровнем конденсата и открывает клапан, при снижении уровня конденсата поплавок опускается и закрывает клапан слива. Наряду с удалением конденсата осуществляется отвод воздуха с помощью термостатической капсулы, установленной в корпусе конденсатоотводчика.О том, как обозначается конденсатоотводчик на схеме, Вы сможете узнать в этой статье.
Преимущества AYVAZ SK-40 конденсатоотводчика со свободноплавающим поплавком
Преимущества:- Низкая стоимость монтажа и оборудования;
- Экономия места, компактная конструкция;
- Встроенный фильтр;
- Однородное истирание на поверхностях;
- Низкая вероятность отказа одной подвижной части;
- Низкая стоимость обслуживания;
- Сопротивление к гидравлическому удару.
Рабочие характеристики AYVAZ SK-40 конденсатоотводчика со свободноплавающим поплавком
- Максимальное рабочее давление: 16 бар;
- Максимальная рабочая температура: 250°С;

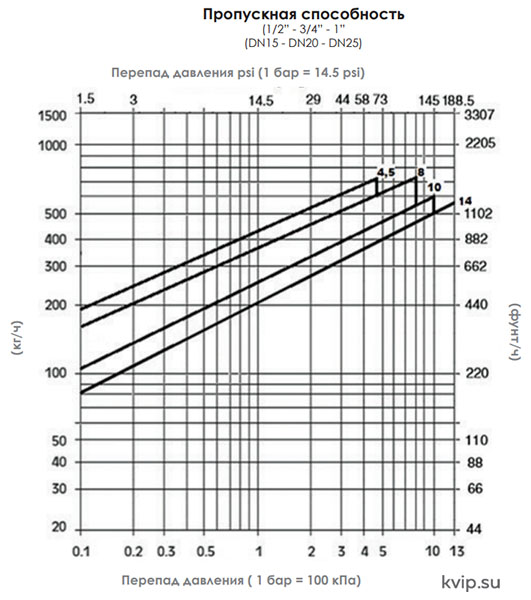

- Максимально допустимый перепад (△Р): 4,5-10-14 бар.

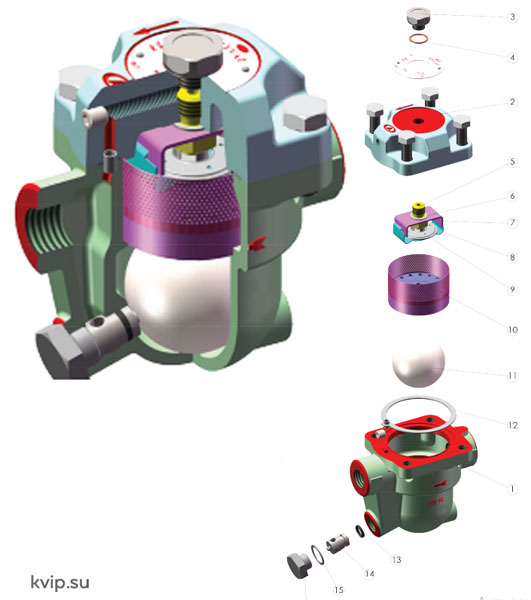

Описание работы AYVAZ SK-40 конденсатоотводчика со свободноплавающим поплавком
Пока конденсатоотводчик холодный, выпускное отверстие широко открыто для непрерывной выгрузки исходного воздуха. Когда холодный конденсат попадает в конденсатоотводчик, поплавок поднимается, чтобы обеспечить отвод конденсата и воздуха из отверстия клапана.После того, как весь исходный воздух и холодный конденсат выпущены, оборудование, подключенное к конденсатоотводчику, достигает рабочей температуры. В этом случае количество конденсата падает, а температура повышается.
Пар попадает в конденсатоотводчик вместе с конденсатом, горячий конденсат нагревает выпускное отверстие, и оно закрывается, прежде чем пар сможет выйти.
Поплавок можно регулировать в зависимости от скорости потока конденсата. Чтобы предотвратить утечку пара, выпускное отверстие всегда находится под определенным уровнем воды вместе с металлическим уплотнением.
В случаях, когда отвод конденсата осуществляется из сушильных цилиндров, для предотвращения появления паровых пробок создается байпасная линия. Её целью является отвод пара до появления конденсата.
