Описание Hels каучуковых компенсаторов резьбовых
Hels каучуковые компенсаторы – это устойчивые к нагреву элементы, которые поглощают вибрацию и шум, возникающие в трубопроводе. Благодаря мягкой структуре, они могут поглощать движения всех направлений и изолировать возникающий шум. Эти устройства не только предотвращают термальное расширение в системе, но и защищают ее от гидравлического удара. Подробнее о видах и функциях компенсаторов читайте здесь.
Каучуковая структура компенсаторов не оставляет необходимости в прокладках и уплотнителях, а благодаря вращающимся фланцам обеспечивается легкость монтажа. Армирование каучука, представляющее собой металлическую проволоку, обеспечивает устройству устойчивость к давлению до 10 бар (рабочее давление зависит от номинального диаметра и рабочей температуры). О правильной установке можете узнать тут.
Виды соединений Hels каучуковых компенсаторов
Вращающийся фланец.
Виды соединений Hels каучуковых компенсаторов
Специальный синтетический каучук.
Номинальные диаметры Hels каучуковых компенсаторов
3/4" - 3".
Температура Hels каучуковых компенсаторов
От -10ºС до +90 ºС.
Области применения Hels каучуковых компенсаторов
- Насосы;
- Вентиляторы;
- Охлаждающие устройства;
- Воздушные компрессоры;
- Верфи;
- Металлообрабатывающая промышленность;
- Химическая промышленность.
Габаритные размеры и материалы Hels каучуковых компенсаторов резьбовых

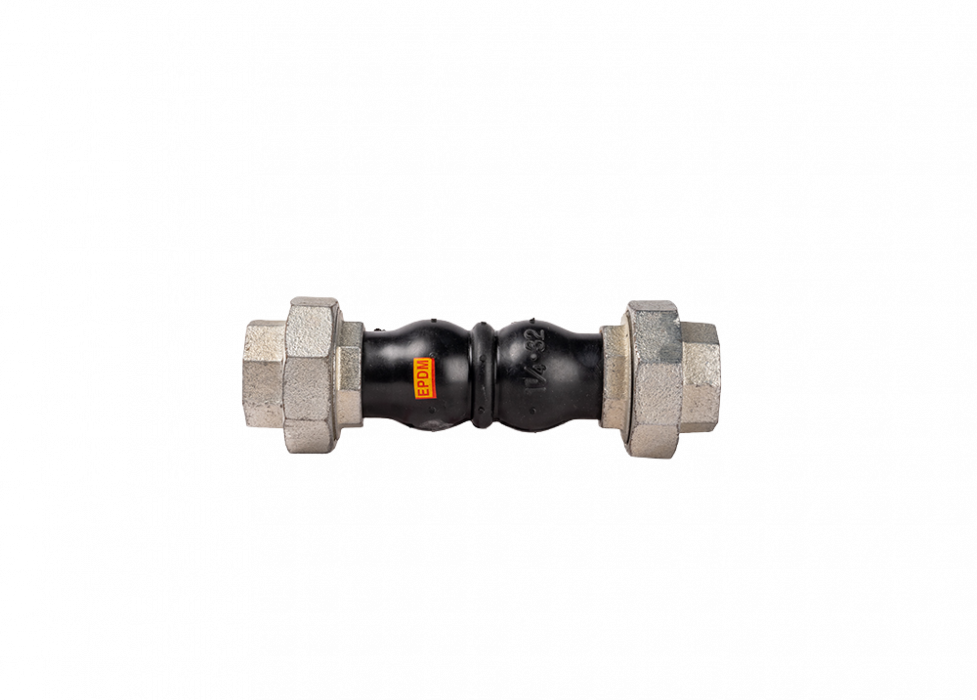

.png "Каучуковые компенсаторы резьбовые (Турция)")
-1.png "Каучуковые компенсаторы резьбовые (Турция)")
| Диаметр | a, мм | L, мм | Компенсация, мм | Расширение, мм | Боковая часть, мм | Угол |
|---|---|---|---|---|---|---|
| 3/4" | 20 | 200 | 5~6 | 22 | 22 | 15 |
| 1" | 25 | 200 | 5~6 | 22 | 22 | 15 |
| 1 1/4" | 32 | 225 | 5~6 | 22 | 22 | 15 |
| 1 1/2" | 40 | 225 | 5~6 | 22 | 22 | 15 |
| 2" | 50 | 225 | 5~6 | 22 | 22 | 15 |
| 2 1/2" | 65 | 245 | 5~6 | 22 | 22 | 15 |
| 3" | I 80 | 285 | 5~6 | 22 | 22 | 15 |
| Номер элемента | Элемент | Материал |
|---|---|---|
| 1 | Соединение | Ковкий чугун |
| 2 | Сильфон | EPDM |
| 3 | Стальной пров. | Сталь |
| 4 | Стальной пров. | Углеродистая сталь |
